Présentation du produit :
Sur l’écran LCD graphique, les données de surveillance sont affichées sous forme de tendances, de graphiques à barres et d’unités techniques. Trois niveaux d’alarme réglables sont proposés pour chaque canal.Des sorties relais permettent de contrôler les signaux lumineux, les alarmes sonores ainsi que les autres événements d’alarme.Un relais de type avertisseur sonore peut être configuré pour un fonctionnement continu ou intermittent (impulsions). La mémoire non volatile peut conserver indéfiniment les données de configuration.
Les entrées analogiques peuvent être acceptées et traitées par des cartes d’entrées analogiques spécifiques au capteur. Le port maître Modbus standard permet également la récupération des données d’entrée via les appareils esclaves Modbus, y compris les nombreux capteurs-émetteurs Honeywell Analytics compatibles avec Modbus.

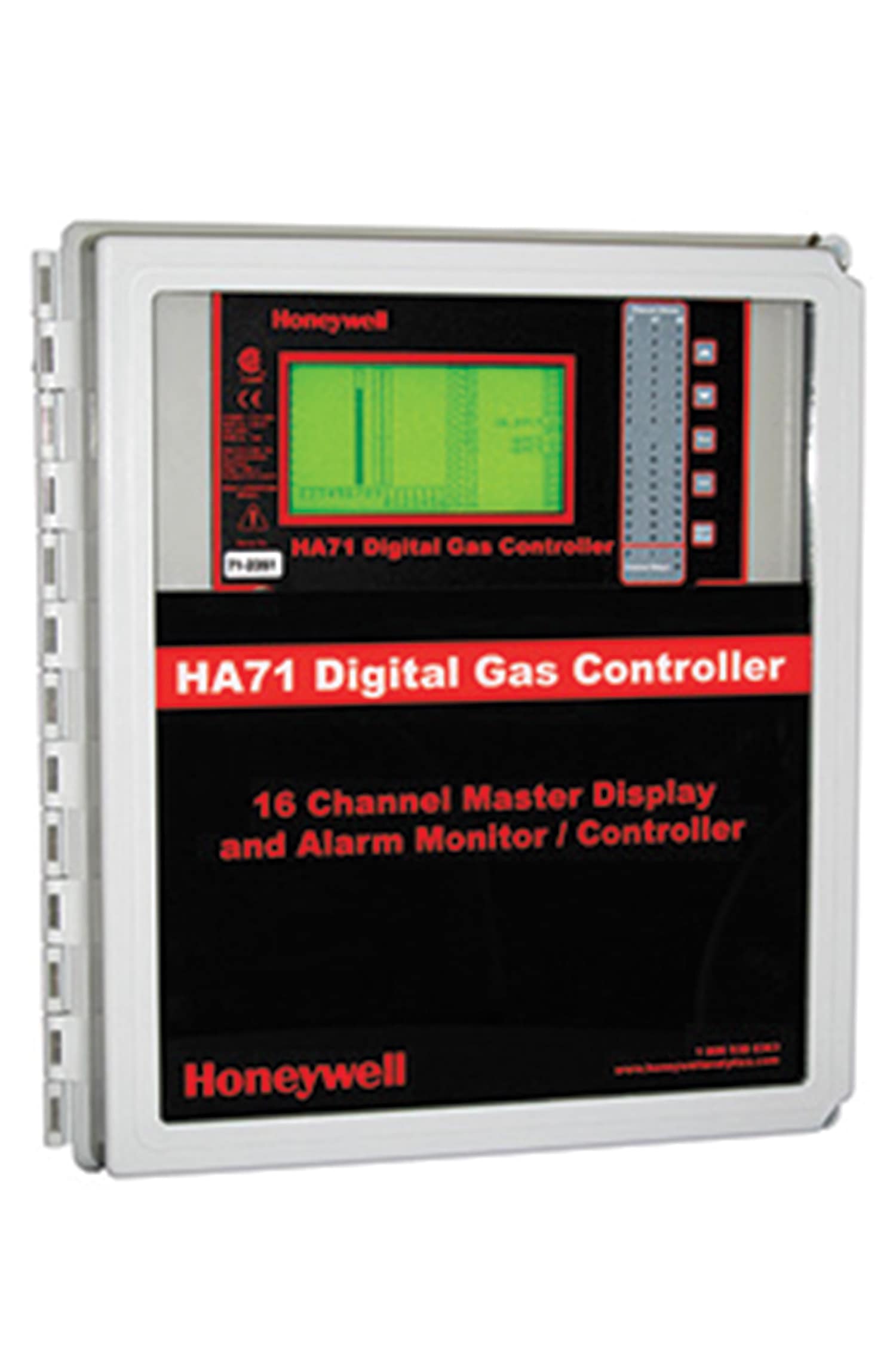

L’appareil HA71 est facile à configurer et intuitif. Les mesures en unités techniques, les seuils d’alarme réglables, les interfaces série double et beaucoup d’autres fonctionnalités permettent au HA71 de satisfaire les besoins d’un grand nombre d’applications. Il est particulièrement utilisé pour centraliser les fonctions d’affichage et de traitement des alarmes dans les applications nécessitant la surveillance de plusieurs points critiques. Le logiciel optionnel HA-71-HMI (Interface homme-machine) permet l’affichage et le stockage complets des données, avec les données en temps réel disponibles en tendances sur 24 heures ou 15 minutes, y compris les données relatives aux alarmes et à l’entretien.
Un port esclave Modbus RS-485 permet aux données de 128 HA71 d’être récupérées sur une même « autoroute » de données pour une interrogation par un port maître Modbus.Les contrôleurs HA71 peuvent également être reliés en cascade en connectant le port maître d’une unité au port esclave d’une autre unité. Les autres contrôleurs sont alors ajoutés en connectant les cartes 8 canaux appropriées (2 cartes sont nécessaires pour plus de 8 canaux) à ce bus d’extension I2C économique. Des câbles et connecteurs classiques de type téléphonique assurent la connexion avec ce bus. Cette méthode d’installation procure une grande polyvalence en termes de configuration du système, qui permet de satisfaire les applications les plus inhabituelles.
Le contrôleur HA71 permet de surveiller la détection des gaz ambiants, les machines tournantes, les niveaux des réservoirs, les débits, la température et d’autres paramètres.
Fonctionnalités et avantages supplémentaires :
- Fonctionnement sans faille : étalonnage facile piloté par menu, aucune pièce mobile
- Compensation améliorée de la dérive et de la température
- Jusqu’à 16 entrées 4 à 20 mA provenant d’émetteurs/capteurs
- Certifié conforme par la CSA à la norme C22.2 nº 152 pour la détection de gaz inflammables et Classe I, Div. 2, Groupes A, B, C, D, CE
- Clavier tactile et magnétique pour un fonctionnement non intrusif sur les sites potentiellement dangereux
- Options de boîtier mural NEMA 4X (certification div. 2) et antidéflagrant disponibles
- 3 niveaux d’alarme indépendants par canal. La fonction d’acquittement des relais permet d’éteindre les dispositifs sonores externes pendant une alarme
- Écran LCD graphique qui affiche les données surveillées sous la forme de graphiques à barres, de tendances et d’unités de mesure
- Mode d’étalonnage qui propose un bouton d’étalonnage « zéro/intervalle » pour les applications qui ont une interface directe avec les capteurs
